消防流量开关启泵原理

来源: 2018年09月06日 09:39:00      点击:
       消防流量开关正确启泵与否对于消防工作的正常开展来说相当重要。在市面上,虽然有消防流量开关启泵装置,但是关于其甚少阐述,今天,跟随小编一起来看看。

       消防流量开关在 《消防给水及消火栓系统技术规范》中的介绍:

       根据《消防给水及消火栓系统技术规范》GB50974-2014标准11.0.4本条规定,高位消防水箱出水管上应设置流量开关或压力开关信号直接启动消防水泵。

       新标准GB50974-2014.11.0.19规定,以往常因弱电信号的损失而影响系统的启泵可靠性,因此消火栓箱按钮启动消防泵的必要性低,且消火栓按钮启泵的投资较大,故消火栓按钮不宜作为直接启泵信号,只可作为报警信号。

       高位水箱的出水管上安装流量开关,在装置控制面板上显示数字式流量、流速仪,当超设置流量时即作为启泵的信号,压力开关同时安装在装置的控制面板上数字式显示实时压力(水箱自然静压力和稳压泵出水压力)。当高位水箱和静压力稳压泵压力不能支撑火警大流量用水时,压力骤然下降,当降至设置压力时,即作为直接启动消防泵的可靠信号。

       以上规定证实了消防流量开关使用的必要性,也证实了消防启泵装置存在的必要性。

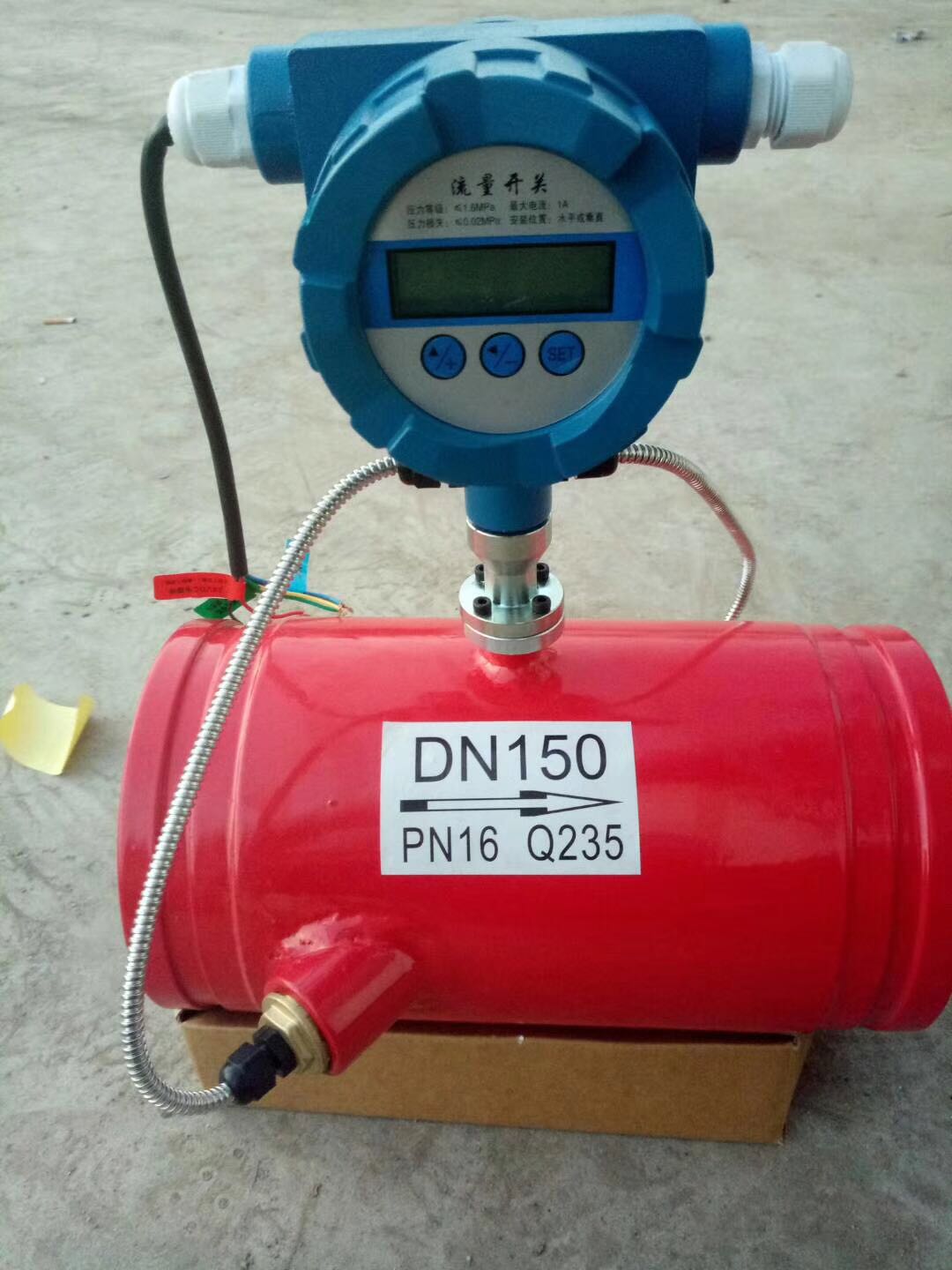

       消防流量开关启泵原理简述:

       微小椭圆齿轮流量计由一对几何参数完全相同的齿轮、轴承、轴、壳体、放大器、电磁传感器等部件组成。

       两啮合齿轮将由壳体和齿轮包围的密闭容积分成两部分,当流体通过圆柱齿轮流量计时,由于机械摩擦和流体自身流动的能量损耗,使得进油腔和出油腔间产生压降,正是在这两个力的作用下齿轮一定方向旋转,同时流体被分隔为小的体积计量单元并带到出口排出。

       对于有固体颗粒的流体,建议在微小流量计安装位置前加过滤器,因为固体颗粒可能会将齿轮卡死,从而导致无法测量流量;如果固体颗粒无法去除,需要告知颗粒的直径,以便我们为其定制流量计,还要注意的是,对于液体中夹杂有气体的介质,需要加空气排气器,否则它的测量误差会相当大。

       消防流量开关启泵值设置:

       高位消防水箱出水管上的流量开关作为触发信号,直接控制启动消火栓泵。

       在泵启动时,气泵值在设置时应该小于(自然高差+稳压泵起泵压力)0.07MPa,或小于(自然高差+稳压泵停泵压力)0.10MPa。

       消火栓系统设置值应:大于1l/s,小于5l/s,一般去2.5l/s。


消火栓启泵线是直接启动水泵的,消防流量开关安装在消火栓水箱的出水管上监控流量开关。在使用中,配合设定值进行安装使用。
