压力变送器如何同时接入 PLC 和 VFD？
直接答案
一个 pressure transmitter 的 4–20mA 信号要同时给 PLC 和 VFD 使用，不建议直接并联到 PLC 模拟量输入和 VFD 模拟量输入。更可靠的做法是使用 4–20mA signal splitter / signal isolator 信号分配器或隔离器，把一个压力变送器信号分成两路独立的 4–20mA 输出：一路给 PLC，另一路给 VFD。
4–20mA current loop 本质上是一个电流回路，通常由电源、变送器、接收设备和线缆组成，用电流大小表示压力、温度、流量等过程变量。Fluke 对 4–20mA 回路的说明也指出，典型电流回路包括 power supply、transmitter、receiver/controller 和线路。
如果 PLC 和 VFD 都需要同一个压力信号，常见方案有三种：
| 方案 | 推荐程度 | 适用场景 |
|---|---|---|
| Pressure transmitter → signal splitter → PLC + VFD | 最推荐 | 恒压供水、泵控制柜、工业自动化 |
| Pressure transmitter → VFD，VFD 再通过通讯或模拟量给 PLC | 推荐 | VFD 负责 PID 恒压控制，PLC 只做监控 |
| Pressure transmitter 串联 PLC AI 和 VFD AI | 谨慎使用 | 两个输入均隔离/浮地，且回路负载允许 |
为什么不能简单并联？
很多现场会想把压力变送器的 4–20mA 输出直接分成两根线，一路接 PLC，一路接 VFD。这样做容易出问题。
4–20mA 信号不是普通电压信号。它依赖一个完整的串联电流回路。如果把两个模拟量输入直接并联，可能会造成：
回路电流分流；
PLC 和 VFD 读数不一致；
变送器输出异常；
模拟量输入互相干扰；
地环路导致压力值跳动；
VFD 干扰传入 PLC；
高压力时电流达不到 20mA。
Acromag 对 4–20mA signal splitter 的说明中提到，信号分配器可以接收一个 4–20mA process current input，并提供两个相同的隔离 4–20mA 输出；每个通道独立工作，隔离可以减少通道之间相互影响、消除 ground loop、降低噪声并阻挡瞬态信号。
一、最推荐方案：使用 4–20mA Signal Splitter / Isolator
接线逻辑
推荐结构如下：
Pressure Transmitter → 4–20mA Signal Splitter Input
Splitter Output 1 → PLC Analog Input
Splitter Output 2 → VFD Analog Input
这样 PLC 和 VFD 各自收到一路独立的 4–20mA 信号，互不影响。
| 信号路径 | 作用 |
|---|---|
| Transmitter → Splitter input | 原始压力信号 |
| Splitter output 1 → PLC AI | PLC 读取压力、报警、趋势记录 |
| Splitter output 2 → VFD AI | VFD 做 PID 恒压控制 |
| Splitter isolation | 减少干扰、地环路和通道互相影响 |
Acromag 的 633T signal splitter 资料也说明，这类设备可由一个输入信号提供两个相同输出，并将 4–20mA process current input 转换为隔离的 4–20mA 输出；隔离可防止通道交互，减少噪声和瞬态信号影响。
适合应用
constant pressure water supply；
booster pump system；
pump control panel；
VFD pump control；
PLC monitoring；
water treatment pump skid；
industrial pump automation。
优点
PLC 和 VFD 信号互不影响；
抗干扰能力更好；
更适合长距离布线；
更容易排查故障；
某一路故障不容易拖垮另一路；
适合正式控制柜和工业项目。
二、方案二：变送器接 VFD，PLC 从 VFD 获取压力
在很多恒压供水系统中，VFD 本身负责 PID 控制。压力变送器直接接入 VFD 模拟量输入，VFD 根据压力反馈自动调节泵速。PLC 不直接接压力变送器，而是通过 VFD 的通讯、模拟量输出或状态参数读取压力值。
这种方案适合：
VFD 内置 PID 控制；
PLC 只需要监控压力和运行状态；
控制逻辑主要在 VFD 内完成；
控制柜希望减少模拟量回路数量。
Schneider Electric 关于恒压管路控制的资料中也说明，压力反馈应接入 VFD 端子，并需要使用 0–10V、4–20mA 或 0–20mA 的模拟压力变送器作为驱动器反馈。Phase Technologies 的泵驱动手册也把 “Analog Constant Pressure” 定义为使用 4–20mA transducer 的恒压系统配置。
典型结构
| 连接 | 作用 |
|---|---|
| Pressure transmitter → VFD AI | VFD 获取压力反馈，做 PID 调速 |
| VFD → PLC communication | PLC 读取压力、频率、报警、运行状态 |
| VFD analog output → PLC AI | 可选，用模拟量把压力或频率反馈给 PLC |
注意点
如果压力变送器只接 VFD，PLC 不应再直接并联到同一个 4–20mA 回路。PLC 要么通过通讯读取 VFD 数据，要么通过 VFD 模拟量输出接收信号。
三、方案三：串联接入 PLC 和 VFD，谨慎使用
理论上，一个 4–20mA 回路可以串联多个接收设备。但前提是：
PLC 和 VFD 的模拟量输入必须支持串联电流回路；
两个输入最好是隔离或浮地输入；
总输入阻抗不能超过变送器允许的最大负载；
24VDC 电源电压必须足够；
接线必须严格按模块手册执行。
Acromag 的两线制变送器资料说明，接收设备通常可以是 PLC、DCS 或 panel meter 的输入通道；有些接收器提供变送器 excitation，被称为 sourcing inputs，另一些不提供 excitation，被称为 sinking inputs，需要外部电源。
串联回路示意
对于 2-wire pressure transmitter，可能的串联逻辑是：
24VDC+ → Transmitter+ → Transmitter- → VFD AI+ → VFD AI- → PLC AI+ → PLC AI- → 24VDC-
但这只适用于满足条件的模拟量输入。如果 VFD 和 PLC 的模拟量输入不是隔离输入，或者公共端接地方式不同，容易产生读数错误、地环路或设备损坏风险。
什么时候不建议串联？
不清楚 PLC / VFD 输入结构；
模拟量输入共地；
VFD 干扰较强；
控制柜布线距离较长；
现场接地系统复杂；
客户要求长期稳定运行；
售后维护人员技术水平不统一。
在这些情况下，signal splitter / isolator 更稳妥。
四、PLC 和 VFD 各自应该承担什么功能？
压力变送器同时给 PLC 和 VFD，通常不是为了“重复显示”，而是为了让两套系统承担不同功能。
| 设备 | 主要作用 |
|---|---|
| VFD | 根据压力反馈调节泵速，维持恒压 |
| PLC | 监控压力趋势、报警、联锁、数据记录 |
| HMI | 显示实时压力、目标压力、报警状态 |
| Pressure switch | 独立高低压保护或干转保护 |
| Digital pressure gauge | 现场人工验证压力 |
更稳定的泵控系统通常是：
Pressure transmitter 给 VFD/PLC 连续压力反馈，pressure switch 做独立保护，digital pressure gauge 做现场验证。
五、常见接线错误
| 错误做法 | 可能后果 |
|---|---|
| 4–20mA 信号直接并联给 PLC 和 VFD | 电流分流，读数错误 |
| PLC 设置为 0–10V，实际接 4–20mA | 显示异常或无读数 |
| VFD 模拟量输入未切到 current mode | PID 反馈错误 |
| 两个设备公共端接法不一致 | 地环路、信号跳动 |
| 没有隔离器，VFD 干扰进入 PLC | PLC 压力值波动 |
| 总回路负载过大 | 电流无法达到 20mA |
| PLC 和 VFD scaling 不一致 | 两边显示压力不同 |
| 没有现场压力表验证 | 调试时无法判断真实压力 |
VFD 做恒压供水时，模拟量输入端口通常需要设置为对应的压力反馈类型；一些 VFD 恒压供水资料也明确提到，若使用 4–20mA 压力反馈，需要把模拟量输入类型切换为 current input。
六、调试时如何判断问题在哪里？
1. 先测变送器输出
用万用表或 loop calibrator 串入回路，确认压力变化时电流是否从 4mA 到 20mA 正常变化。Fluke 提到，4–20mA 回路广泛用于工业控制和过程仪表，回路诊断时需要检查电源、变送器、接收器和线路组成的完整回路。
2. 再看 PLC 显示
如果电流正常但 PLC 显示不对，检查：
PLC AI 通道是否为 4–20mA；
AI+ / AI- / COM 是否接对；
scaling 是否匹配变送器量程；
原始值范围是否设置正确；
单位是否为 bar、MPa 或 psi。
3. 再看 VFD 显示
如果 VFD PID 不稳定，检查：
VFD 模拟量输入是否设为 current input；
反馈通道是否选对；
目标压力是否设置正确；
PID 参数是否过激；
压力变送器安装点是否太靠近泵出口；
信号是否受 VFD 输出线干扰。
4. 最后检查隔离和接地
如果 PLC 和 VFD 显示都跳动，应重点检查：
是否直接并联；
是否存在地环路；
屏蔽层是否多点接地；
信号线是否与动力线同槽并行；
是否需要 signal isolator；
VFD 输出线是否与模拟量线距离太近。
NOIKE-AH 应用方案
在恒压供水、泵控制柜、水处理设备和工业自动化系统中，NOIKE-AH pressure transmitter 可为 PLC、VFD 或 control panel 提供连续压力反馈。NOIKE-AH 官网显示，产品范围覆盖 flow、pressure、temperature、liquid level、position measurement and protection，并包含 Pressure Series。(Noike-AH)
推荐结构一：高可靠控制柜
Pressure Transmitter → Signal Splitter / Isolator → PLC + VFD
VFD 做恒压 PID 控制；
PLC 做监控、报警、联锁；
signal splitter 保证两路信号独立；
digital pressure gauge 做现场验证；

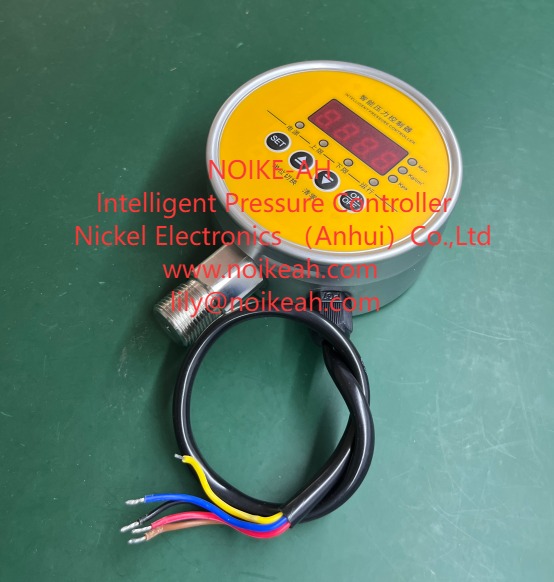

intelligent pressure switch 做独立高低压保护。
推荐结构二：VFD 主控
Pressure Transmitter → VFD AI
VFD → PLC via communication / analog output
VFD 负责恒压调速；
PLC 读取 VFD 数据；
适合 VFD 内置 PID 控制项目。
推荐结构三：PLC 主控
Pressure Transmitter → PLC AI
PLC → VFD speed command
PLC 读取压力；
PLC 内部做 PID 或控制逻辑；
PLC 输出 4–20mA、0–10V 或通讯命令给 VFD；
适合多泵联控、复杂逻辑和水处理系统。
推荐产品组合
| 应用场景 | 推荐方案 | 作用 |
|---|---|---|
| PLC 和 VFD 同时读取压力 | Pressure transmitter + signal splitter | 一路压力信号分成两路隔离输出 |
| 恒压供水 | Pressure transmitter + VFD PID | 连续压力反馈调速 |
| 控制柜监控 | Pressure transmitter + PLC AI | 压力显示、趋势、报警 |

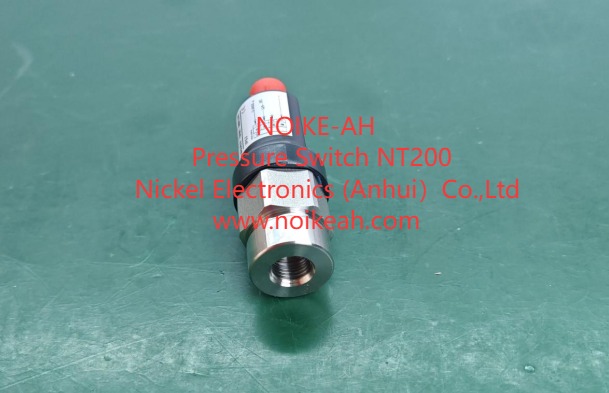

| 高低压保护 | Intelligent pressure switch | 独立保护联锁 |
| 现场调试 | Digital pressure gauge | 验证真实压力 |
| 高可靠泵组 | Transmitter + splitter + switch + digital gauge | 反馈、控制、保护、显示一体 |
结论
压力变送器要同时接入 PLC 和 VFD，最稳定的方案是使用 4–20mA signal splitter / isolator，不要简单并联信号线。对于恒压供水和泵控制柜，常见做法是：
变送器输出 4–20mA 压力信号；
信号分配器把信号分成两路隔离输出；
一路进入 VFD 做 PID 恒压控制；
一路进入 PLC 做监控、报警和数据记录；
压力开关作为独立保护，数字压力表作为现场验证。
NOIKE-AH 推荐使用 pressure transmitter 提供连续压力反馈，配合 intelligent pressure switch 做保护联锁，并使用 digital pressure gauge 做现场确认。在 PLC 和 VFD 同时使用同一压力信号的场景中，增加 signal splitter / isolator 可以减少接线错误、地环路、VFD 干扰和两边读数不一致的问题。
