水箱流量开关设置:泵控制电路自动清空水箱

来源: 2019年04月22日 22:43:25      点击:
       水箱流量开关设置:如何创建一个泵控制电路来自动清空水箱

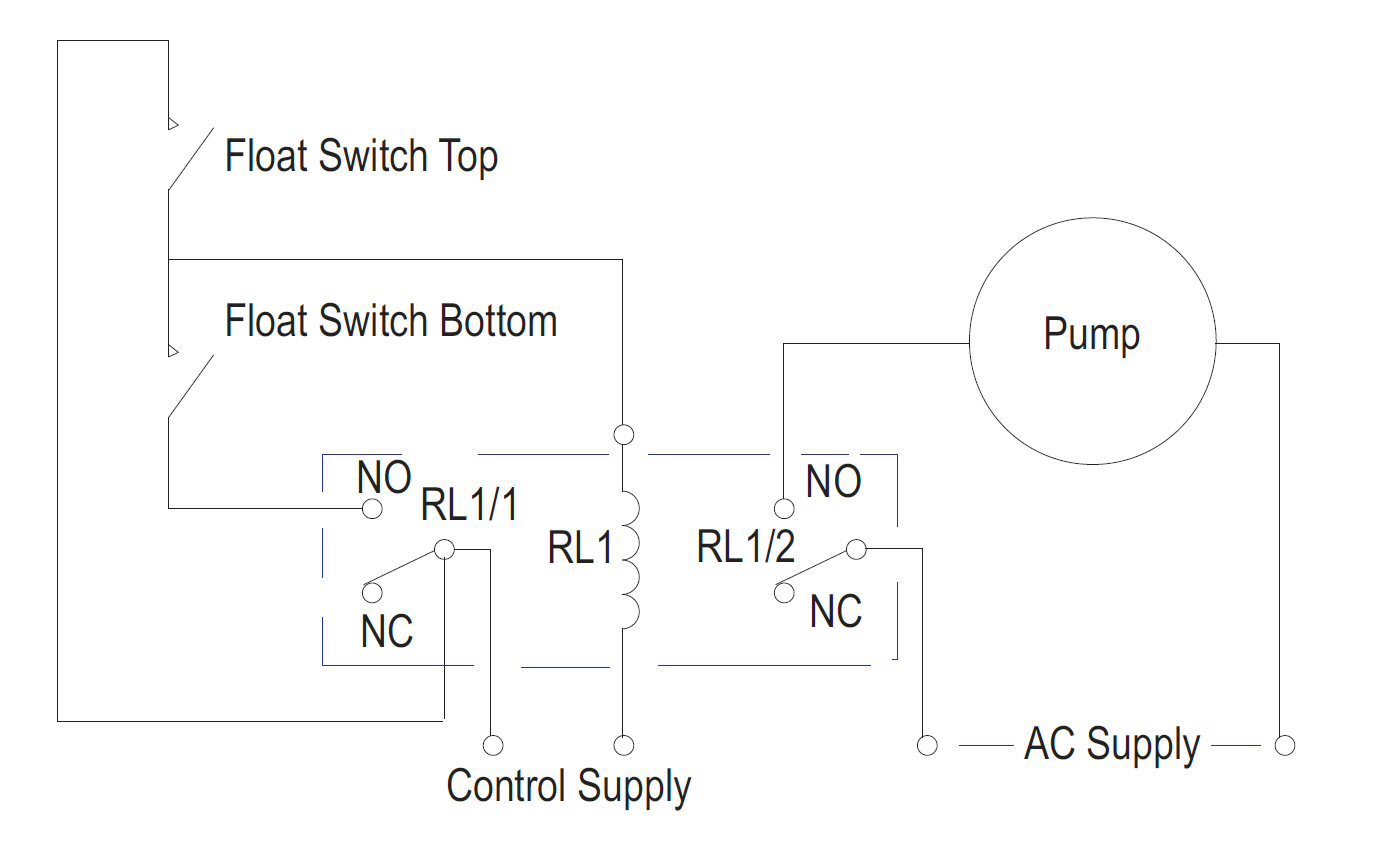

       下图用于使用两个常开浮动开关和一个两极转换继电器清空油箱的电路。
       只要液体高于该开关点,底部开关将关闭。液体上升直到顶部浮动开关关闭并为继电器供电。一组继电器触点将泵连接到电源,另一组继电器保持继电器接通状态,而电平则朝向底部开关。
       继电器将保持通电状态,直到底部开关打开,因此释放继电器并切断泵的供电。 水箱流量开关设置:如何创建一个泵控制电路来自动清空水箱参考图片如下:

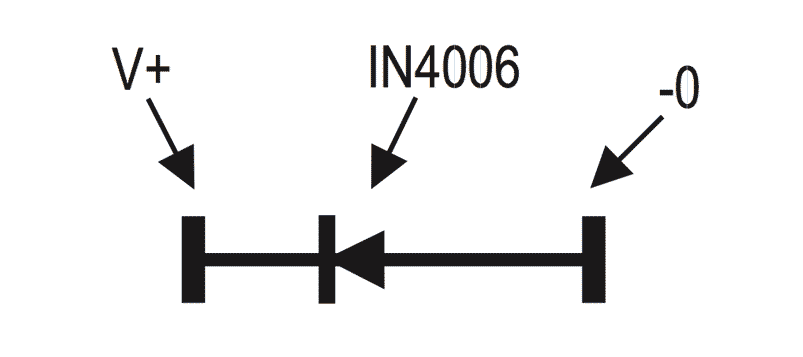

        如果控制电压为240V ac,建议在继电器线圈端子上安装375V双向Transil。如果控制电压为DC,则应在线圈端子之间连接1A硅二极管(IN4006)(参见下图)。这些措施是为了避免反电动势,感应过电压瞬变,这可能导致对簧片开关触点的损坏。
       通过使用常开浮动开关并将连接交换到上图中的两个浮动开关,该电路还可用于控制油箱的排空。
       水箱流量开关设置:如何创建一个泵控制电路来自动清空水箱的内容就在上面了,感兴趣的小伙伴还可以在上海臬克网站查看其它产品相关详情。
