投入式静压液位计检测仪表的精度如何？影响因素与选型指南
Direct Answer｜直接回答
投入式静压液位计的测量精度取决于传感器性能、测量量程、液体密度、温度变化、安装方式以及现场使用条件。不同型号的精度指标可能不同，部分工业产品提供 ±0.5%FS、±0.25%FS 或更高精度的配置，但这些数值仅为常见规格示例，并不代表所有投入式静压液位计的统一性能。具体精度应以所选型号的技术规格书为准。<Cite refs={["turn485984search3","turn485984search5","turn485984search8"]}/>
更重要的是，仪表本身的标称精度不等于现场最终液位测量误差。 投入式静压液位计通过测量液体静压力换算液位高度。如果液体密度与设定值不同、安装位置不正确，或者通气电缆受阻，即使传感器本身精度较高，现场显示的液位仍可能出现明显偏差。<Cite refs={["turn485984search0","turn485984search1"]}/>
因此，评估投入式静压液位计的精度，应同时考虑仪表精度、液位换算误差和实际工况影响，而不能只比较产品参数表中的一个百分比。
Key Takeaways｜核心要点
精度没有统一数值： 不同产品、量程和配置的精度可能不同，应以制造商的正式技术规格为准。
注意 %FS 的含义： 满量程精度对应的是设定测量范围，而不是当前液位读数的百分比。
液体密度十分重要： 静压式液位测量依赖液体密度，密度变化会直接影响压力与液位之间的换算关系。
安装会影响实际精度： 探头位置、液体流动、沉积物、通气管状态及电气干扰都可能影响测量结果。
选型应匹配实际需求： 水池液位监测、污水处理、储罐液位测量和精细过程控制对精度的要求并不相同。
1. 投入式静压液位计的工作原理是什么？
投入式静压液位计是一种基于液体静压力进行液位测量的仪表。传感器探头通常安装在液体内部的指定深度，通过检测液柱产生的静压力，并结合液体密度计算液位高度。<Cite refs={["turn485984search3","turn485984search8"]}/>
其基本关系式为：
[
P=\rho gh
]
其中：
(P)：液柱产生的静压力，单位为 Pa。
(\rho)：液体密度，单位为 kg/m³。
(g)：当地重力加速度，单位为 m/s²。
(h)：液面至传感器受压膜片之间的垂直液柱高度，单位为 m。
在密度已知且基本稳定的条件下，可以通过压力计算液位：
[
h=\frac{P}{\rho g}
]
对于与大气相通的储罐，采用适当的大气参考方式后，可以测量液柱产生的表压。常见投入式液位变送器通过传感器将压力转换为电信号，经信号处理后输出液位对应的测量信号，例如部分型号采用 4–20 mA 输出。具体信号类型取决于产品设计。<Cite refs={["turn485984search3","turn485984search8"]}/>
需要注意，投入式静压液位计直接测量的是压力，而不是液体与传感器之间的几何距离。液位换算的准确性取决于压力测量和密度设定是否正确。

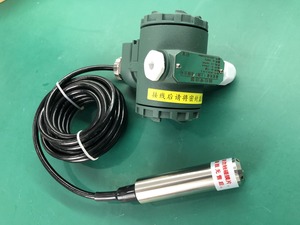

臬克投入式液位计ND101
2. 投入式静压液位计的精度通常是多少？
投入式静压液位计没有适用于所有产品的统一精度值。不同压力传感器、测量量程、电子线路、温度补偿方案和产品配置，都会影响最终规格。
在选型时，可以参考以下常见精度表达方式，但必须以具体型号的技术资料为准。
| 精度指标示例 | 含义 | 选型时的注意事项 |
|---|---|---|
| ±1.0%FS | 误差限值为满量程的 1.0% | 应确认是否满足实际液位控制需求 |
| ±0.5%FS | 误差限值为满量程的 0.5% | 可用于部分常规工业液位监测场景，仍需核实具体规格 |
| ±0.25%FS | 误差限值为满量程的 0.25% | 应确认该指标对应的参考条件和完整误差定义 |
| ±0.1%FS | 误差限值为满量程的 0.1% | 需确认所选型号是否真正提供此规格，以及温度和长期稳定性指标 |
以上数值用于解释精度等级的含义，并非对 臬克NOIKE-AH 任一具体产品的性能承诺。部分制造商提供上述精度等级或相近配置，但不同型号的指标和测试条件可能存在差异。<Cite refs={["turn485984search3","turn485984search5","turn485984search10"]}/>
2.1 如何理解 ±0.5%FS？
FS 是 Full Scale 的缩写，表示满量程。
例如，一台量程为 0–5 m、标称精度为 ±0.5%FS 的液位计，其对应的满量程误差为：
[
5\text{ m}\times0.5%=0.025\text{ m}
]
即：
[
\boxed{\pm25\text{ mm}}
]
这表示在规定的参考条件和精度定义下，仪表本体对应的误差限值为满量程的 ±0.5%，换算成液位高度约为 ±25 mm。
这并不意味着所有现场工况下的最终液位误差都一定在 ±25 mm 以内。密度换算误差、温度影响、安装偏差及其他误差来源仍需单独评估。
2.2 为什么量程会影响液位误差？
如果精度按满量程百分比定义，那么相同的精度百分比应用于不同量程时，对应的绝对误差也不同。
以 ±0.5%FS 为例：
| 测量量程 | 对应的满量程误差 |
|---|---|
| 0–1 m | ±5 mm |
| 0–3 m | ±15 mm |
| 0–5 m | ±25 mm |
| 0–10 m | ±50 mm |
以上为数学换算示例，假设精度指标确实定义为 ±0.5%FS。
这说明：在满足实际最大液位和过量程要求的前提下，合理选择量程有助于控制由满量程精度带来的绝对误差。 但不能为了获得更小的误差数值而选择无法覆盖实际液位的量程。
另外，产品资料中的精度可能采用不同定义，例如相对于满量程或测量读数的百分比，也可能分别列出非线性、重复性和综合误差。比较不同品牌时，必须先确认指标定义是否一致。
3. 哪些因素会影响投入式静压液位计的检测精度？
3.1 液体密度变化
液体密度是静压式液位测量中非常重要的影响因素。
根据公式：
[
h=\frac{P}{\rho g}
]
在其他条件相同的情况下，液体密度变化会改变相同液位高度对应的压力。如果控制系统始终使用固定密度换算液位，而实际密度发生变化，显示液位就可能产生偏差。<Cite refs={["turn485984search0","turn485984search1"]}/>
例如，在实际液位为 5 m、系统按密度 1000 kg/m³ 换算，而实际液体密度为 950 kg/m³ 的简化条件下，系统根据测得压力换算出的液位约为：
[
h_{\text{indicated}}
=5\times\frac{950}{1000}
=4.75\text{ m}
]
因此，显示值约为 4.75 m，与实际 5 m 相差 0.25 m。
这个例子仅说明密度设定错误可能产生的影响，并非仪表本体精度误差。实际应用中，还应考虑温度、液体组成和其他工艺条件。
对于密度变化较大的液体，应确认是否需要密度补偿，或者评估其他测量原理是否更适合实际需求。
3.2 测量量程选择不合理
量程直接关系到以 %FS 表示的精度指标所对应的绝对误差。
如果实际液位只有 1 m，而选用的仪表量程远大于所需范围，那么在相同的满量程精度百分比下，对应的绝对误差可能更大。
另一方面，量程也必须覆盖实际最大液位对应的压力，并留出必要的设计余量。对于密度较高的液体，相同液柱高度会产生更高的静压力，因此不能仅根据储罐高度确定压力量程。
选型时应综合考虑：
正常最低和最高液位；
最大可能液柱高度；
液体密度范围；
允许的液位误差；
产品允许的过载压力。
3.3 温度变化
温度变化可能影响压力传感器的零点、灵敏度及电子线路性能。同时，某些液体的密度也会随温度变化，从而影响液位换算。
因此，需要区分两类影响：
仪表温度误差： 由传感器及电子系统的温度特性引起。
介质密度变化误差： 由实际液体密度偏离换算所采用的密度值引起。
制造商可能提供零点温度影响、量程温度影响或温度补偿范围等指标。选型时应确认这些指标是否覆盖现场实际温度，而不能只看室温下的标称精度。<Cite refs={["turn485984search5","turn485984search10"]}/>
3.4 安装位置与测量基准
投入式液位计测量的是传感器受压膜片上方的液柱高度。
因此，如果传感器安装位置与设定的液位零点不一致，或者系统没有正确处理探头的安装高度，液位显示就可能产生固定偏差。
例如，储罐底部并不一定与传感器膜片处于同一高度。如果探头悬置在罐底上方，测得的液柱高度不能直接视为从罐底开始的液位高度，除非系统已经对安装基准进行了正确处理。
安装前应明确：
传感器受压膜片的位置；
储罐液位零点的位置；
传感器到罐底的距离；
控制系统中的零点和量程设置。
3.5 通气电缆状态
常见的通气型投入式液位变送器通过电缆内部的通气管，使传感器参考侧与大气压力保持连通，以补偿环境大气压的变化。
如果通气管堵塞、进水或受到其他阻碍，仪表可能无法正确补偿大气压力变化，导致读数漂移或偏差。<Cite refs={["turn485984search0","turn485984search1","turn485984search8"]}/>
因此，安装和维护时应按照制造商说明保护通气电缆，避免进水、堵塞、过度弯折或其他影响通气的情况。
对于采用其他压力参考方式的产品，应根据具体结构检查相应的参考压力系统。
3.6 液体流动、搅拌与沉积物
静压液位测量建立在液柱静压力关系的基础上。
当传感器附近存在明显的液体流动、进液冲击或搅拌时，局部压力可能出现波动，从而导致测量值不稳定。
此外，如果探头安装在容易积聚污泥、颗粒或其他沉积物的位置，沉积物可能影响压力传递，或使膜片受到不必要的机械作用。
对于污水池、泥浆池及其他含有固体颗粒的介质，应根据介质特性选择适当的探头结构和安装位置，并制定必要的清洁与维护计划。
3.7 电气干扰与信号处理
电源质量、接地方式、信号线布线以及外部电磁干扰，都可能影响测量信号的稳定性。
如果现场显示值出现跳动，应同时检查传感器、供电、接线、信号传输和控制系统中的量程设置，而不应直接将所有异常归因于传感器精度不足。
对于远距离传输的应用，还应按照产品要求进行电缆选型、屏蔽、接地和信号回路检查。
4. 如何判断投入式静压液位计是否满足精度要求？
在实际项目中，不能只根据“高精度”或某一个精度百分比判断产品是否合适。更有效的方法是先确定允许的液位误差，再反向选择合适的仪表规格。
第一步：确定允许的绝对误差
明确现场允许的液位偏差，例如 ±10 mm、±25 mm 或其他具体要求。
这些数值应来自实际工艺、控制和安全要求，而不是直接套用某个产品的宣传参数。
第二步：计算满量程精度对应的误差
假设所选仪表量程为 0–4 m，精度为 ±0.25%FS，则：
[
4\text{ m}\times0.25%=0.01\text{ m}
]
对应的满量程误差为 ±10 mm。
如果项目允许误差为 ±10 mm，这一指标只能说明仪表本体的对应精度预算可能达到要求。还需要进一步核实产品精度定义、温度影响、密度误差、安装偏差和系统误差。
第三步：核实实际工况
确认液体密度及其变化范围、工作温度、安装深度、容器是否与大气相通，以及探头是否可能受到流动或沉积物影响。
对于密度变化明显的介质，应把密度换算误差单独纳入误差预算。
第四步：确认完整测量链的性能
如果液位信号需要传输到 PLC、显示仪表或远程监控系统，还应检查模拟量输入精度、信号转换、工程单位换算和显示分辨率。
只有把传感器、安装、信号传输和液位计算作为一个完整系统进行评估，才能更合理地判断最终测量结果是否满足项目要求。
5. 不同应用场景对精度的要求有什么区别？
不同工业应用的测量目的不同，因此对精度的要求也不同。
5.1 水池与水箱液位监测
对于常规储水池、水箱或设备水槽，通常重点关注液位变化、泵启停控制、低液位报警以及长期运行稳定性。
选型时应根据储罐高度、允许误差和控制逻辑确定合适的量程及精度，不必在没有实际需求的情况下盲目追求更高精度。
5.2 污水处理与排水系统
污水池、集水井和排水设施可能存在悬浮物、沉积物、流动冲击和较大的液位波动。
在这些场景中，除了仪表本体精度，还需要关注探头结构、安装位置、抗干扰能力和维护便利性。
对于泵启停和液位报警等应用，可靠性和长期稳定性往往与标称精度同样重要。
5.3 工业储罐液位测量
在工业储罐中，应根据液体密度、储罐高度、工作温度和工艺控制要求进行选型。
对于密度基本稳定的液体，静压式测量可以提供与液柱压力相关的连续液位信号。但如果液体密度随配方、浓度或温度明显变化，应评估密度变化对液位换算的影响。
对于密闭承压容器，还需要确认压力参考方式。普通通气型投入式液位计不能在未考虑罐内气相压力的情况下，直接用于所有密闭承压容器的液位测量。
5.4 需要较高测量精度的过程控制
对于配料、过程控制或其他对液位误差有严格限制的应用，应先明确所需的绝对误差和长期稳定性要求。
随后结合仪表精度、量程、温度影响、介质密度变化及系统误差进行评估。必要时，应比较静压式与其他适合该工况的液位测量方案。
6. 如何正确安装和维护投入式静压液位计？
合理安装与维护有助于降低现场测量偏差，并提高长期运行的稳定性。
确认探头安装深度： 明确受压膜片的位置，并与系统设置的液位零点保持一致。
选择合适的安装位置： 尽量避开直接进液冲击、强烈搅拌及容易积聚沉积物的位置。
保护通气电缆： 对通气型产品，应确保通气路径符合制造商要求，避免进水或堵塞。
核对液体密度： 根据实际介质及其可能变化范围，设置合理的液位换算参数。
检查电气连接： 确认供电、接线、屏蔽、接地和信号回路符合产品要求。
开展现场验证： 使用已知液位或合适的参考方法检查零点、量程和输出信号。
制定维护计划： 根据介质性质和使用环境，定期检查探头、保护结构、电缆及信号稳定性。
需要注意，现场验证的参考方法本身也应具有足够的准确度。否则，即使发现显示值与参考值不同，也无法准确判断误差来自仪表还是参考测量方法。
7. 常见问题解答（FAQ）
Q1：投入式静压液位计精度越高越好吗？
不一定。高精度仪表可能有助于满足严格的测量要求，但如果现场液体密度变化较大、安装基准不正确或通气电缆存在问题，最终测量结果仍可能出现明显偏差。
选型应以实际允许误差、工况条件和总测量成本为依据。
Q2：±0.5%FS 的投入式液位计是什么意思？
它表示在该指标的规定条件下，误差限值为满量程的 ±0.5%。
例如，0–5 m 量程对应 ±25 mm 的满量程误差。该数值不应直接理解为所有现场条件下的最终液位误差。
Q3：为什么投入式液位计的显示值会随季节或温度变化？
可能原因包括传感器温度特性、液体密度变化、通气参考异常或其他现场条件变化。应结合具体产品的温度指标、介质特性和安装状态进行排查，而不能仅凭读数变化判断传感器损坏。
Q4：液体密度变化会影响投入式静压液位计的精度吗？
会。静压式液位测量通过压力和液体密度计算液位。如果实际密度与系统设定密度不同，计算出的液位就可能出现系统性偏差。
Q5：投入式静压液位计适合测量污水吗？
部分型号可用于符合其材料、压力、温度和结构要求的污水测量。但应根据污水中的固体颗粒、沉积物、腐蚀性及清洁需求选择合适的探头和安装方式。
Q6：如何选择高精度投入式液位计？
首先确定液位量程与允许的绝对误差，然后核对产品的精度定义、温度影响、长期稳定性、介质兼容性和安装条件。
对于高要求应用，还应评估液体密度变化、现场信号处理及参考测量方法的误差。
8. 结论：投入式静压液位计的精度应该如何评估？
投入式静压液位计通过测量液柱静压力并结合液体密度计算液位，具有测量原理明确、可提供连续液位信号等特点，适用于多种符合产品要求的液位监测应用。
但在实际工程中，精度评估不能只看产品规格书中的 %FS 数值。量程选择、液体密度、温度、安装位置、通气电缆状态以及信号处理，都可能影响最终测量结果。
正确的选型方法是：先确定允许的液位误差，再核对仪表本体精度，并将介质、安装和系统误差纳入完整的测量评估。
这样才能选择与实际工况相匹配的投入式静压液位计，在测量准确性、长期稳定性和项目成本之间取得合理平衡。
