TFS600EX/NK33EX 的校准步骤是什么？

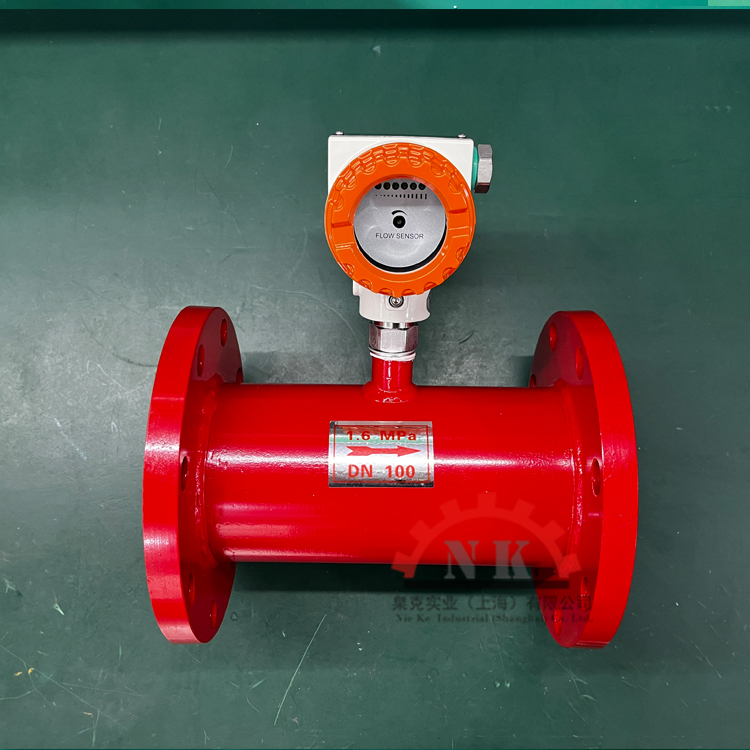

以下是防爆热导式流量开关NK33EX/ TFS600EX 的校准步骤，结合设备特性与防爆安全要求分步说明：
⚠️ 一、校准前准备
安全断电操作
关闭24VDC供电，断开所有接线（防爆设备严禁带电开盖）。
使用防爆工具拆卸外壳，检查密封圈是否完好（老化需更换氟胶圈）。
环境与设备验证
确保管道内介质静止（无流动），环境温度稳定在 -20℃~80℃ 范围内。
清理探头表面油污/水垢（酒精软布擦拭，禁用硬物刮擦）。
🔧 二、校准操作流程
进入调试模式
通电预热3分钟，待LED显示屏稳定（显示当前流量百分比）。
长按 SET 键 5秒 → 进入菜单 P01（显示默认阈值 F100）。
设定流量阈值
切换至 P03 菜单 → 调节参数 bXX（XX代表流速值，单位cm/s）：
水介质：1–150 cm/s（例：冷却水系统设 b50 = 50cm/s报警点）；
气体：20–2000 cm/s（需参考工艺要求）。
通过 ▲/▼ 键调整数值，按 SET 键确认。
配置输出逻辑与响应
继电器模式：选择 HI（常开）或 LO（常闭）匹配控制系统；
响应优化：
阻尼系数（P02菜单）：设 d20（延时2秒，抑制流体脉动）；
报警延时（H02菜单）：默认2秒，可延长至5秒过滤瞬时波动。
精度验证（关键步骤）
连接标准流量计（精度需高于NK33EX/ TFS600EX的±0.5%）；
逐步调节流量至设定阈值：
临界点验证：当标准流量计达到设定值（如50cm/s），观察NK33EX/ TFS600EX继电器动作状态（常开触点闭合/常闭触点断开）；
偏差修正：若动作延迟＞0.5秒或误差＞5%，返回P03菜单微调 bXX 参数。
✅ 三、校准后验证与保存
功能测试
模拟流量变化：从0升至设定值，记录响应时间（应≤2秒）；
检查LED指示灯：
流速达标 → 绿灯常亮；
低于阈值 → 红灯闪烁。
保存与恢复防爆结构
长按 SET 键 3秒 保存参数 → 显示“ SAVE ”后熄灭；
断电 → 安装外壳并力矩紧固螺纹（确保IP67防护）→ 恢复接线。
️ 四、注意事项
防爆合规性
校准全程需由 Ex认证人员 操作，外壳闭合后检测接地电阻≤1Ω。
精度保障
每年至少1次全量程校准（5%、50%、100%流量点验证）；
高粘度介质（如油类）校准后需测试3次取均值。
故障处理
校准失败（ERR显示）：检查电源稳定性（24VDC±20%）或探头损伤。
提示：详细电气接线图与防爆认证文件请查阅型号NK33EX/ TFS600EX-G12HDCRz/50 原厂手册 。
