消防流量开关的安装步骤 【示意图】

来源: 2018年08月29日 13:52:49      点击:
        消防流量开关作为消防领域最常见用的仪器仪表之一,在日常生说中广泛被接触到。下面我们就来带大家了解一下消防流量开关是如何安装以及其具体的接线图是如何操作的。

消防流量开关的安装

通常来说,消防流量开关的安装主要有以下五大步骤:

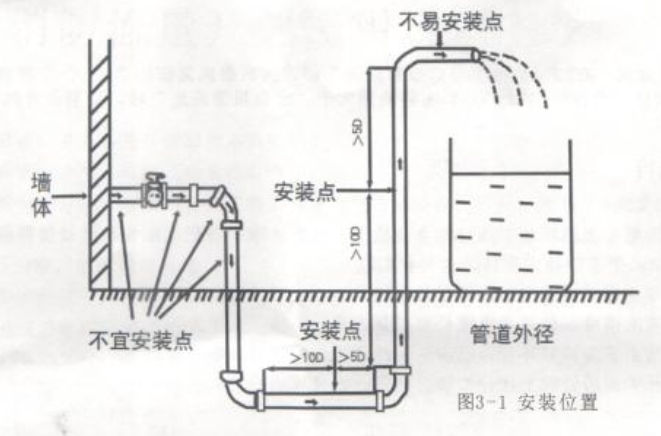

1、流量开关务必要安装在直线管道上,其二边至少有5倍管径以上的直线管道;
2、将流量开关拧入管道三通时,为防止开关损坏,不允许握住売体进行安装,必须使用六角振手扳住体六角处安装;
3、流量开关宁紧时应使流向片与流体的流向垂直,并保持流量开关外壳上的箭头方向与管道内流体的流向一致;
4、流量开关可安装在水平管道成液流方向向上的垂直管道中,但不能安装在液向下的管道中;
5、流量开关不能遭受水击,如在水流开关下方装有快速团合阀,必须使用合话的节流器,以防水流冲击。


消防流量开关
在实际使用中,最常见的安装方法为以下几种:

  •   螺纹连接(小口径)

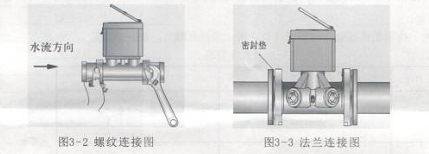

        将仪表与管段同心对正,并用扳手将管道游刃与仪表螺纹连接在一起旋紧,仪表安装完毕。如下图所示:
消防流量开关安装图
  •   法兰连接

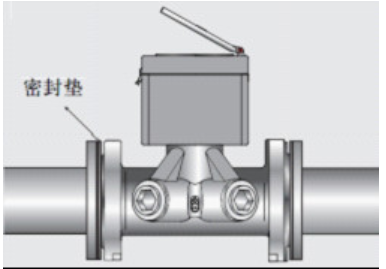

  将供水管在安装仪表处截开,两边焊接上法兰。将仪表法兰与管道法兰中间加密封垫,中心对正,用螺栓紧固在一起。
消防流量开关

两种连接方式连接时需要注意以下几个方面:
(1)一定要注意密封,谨防漏水;
(2)仪表上标注的“→”方向切记要与实际水流方向保持一致;
(3)在安装完成后,为避免
仪表精度受到影响,一定不要让密封垫凸入管道内;
(4)在仪表全部被安装完毕后,管道阀门再开启时,不要让仪表安装处的管道内形成负压,防止损坏仪表;
(5)安装要求以仪表处没有气泡时为准,如若不然则会造成流速计量不准确的问题出现。

  •       卫生型安装
        这是工程使用中某些小口径的管道所采用的的连接方式,有人也称其为卡箍式连接。此种连接的优点即是能够快速装置和拆卸流量计,在清洗和维护等方面也是相当方便。
  •       夹装连接
        这是目前相对先进的连接方式。市面上某些自身没有法兰的流量计多用此连接方式。这种连接能够将螺栓直接夹持在管道两个法兰之间进行连接,相对操作简单。

        好了,今天关于消防流量开关的安装知识就讲到这里,如果大家还有什么疑问,欢迎点击下方相关推荐,或者直接进入臬克实业(上海)有限公司官方网站-常见问题一栏咨询选购。
