叶片驱动机械式流量开关如何工作的?

来源: 2018年11月24日 10:55:06      点击:
       机械式流量开关一般有以下两种特点的型号参考。

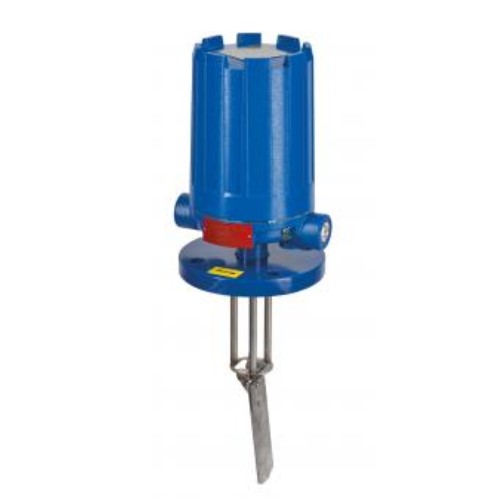

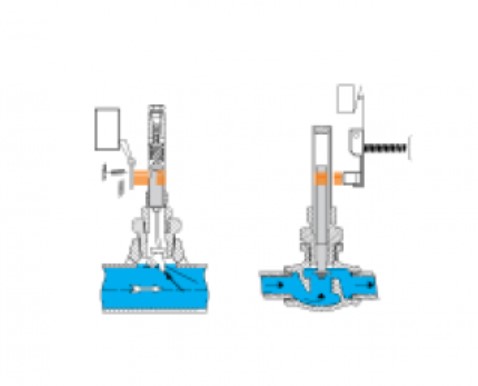

       NF10:液体或气体流动抵抗安装在管线中的垂直流动叶片导致叶片枢转到水平位置,将吸引套筒移动到开关磁体的区域中。这将磁铁拉向套筒并启动开关。此类流量开关就是本文所讲述的叶片驱动机械式流量开关。一般用于检测水平管道中是否存在流量,适用于2英寸或更大线径的气体或液体流量应用。
叶片驱动机械式流量开关叶片驱动机械式流量开关
叶片驱动机械式流量开关
       NF50:液体流过阀体并流向流动盘的力使其从流动路径中升起。盘组件顶部的吸引套筒移动到开关磁铁的磁场中,吸引磁铁并致动开关。
基本特点:

  • 现场可调
  • 压力下降可忽略不计
  • 工艺压力达到1000 psig(69 bar)
  • 过程临时。至+ 450°F(+ 230°C)
  • 关于增加或减少流量的动作
  • 用于2“至10”流线的标准流量叶片
  • 用于非标准或高流量应用的特殊传感元件
工作原理:
       叶片驱动机械式流量开关是:致动叶片磁性连接到枢转的电(或气动)开关,该开关通过非磁性屏障管与过程隔离。随着致动叶片随着流量的增加而移动,它将磁性套筒驱动到位于阻挡管外部的永磁体的区域中,该永磁体使开关跳闸。随着流量减小,致动叶片返回到垂直位置,允许磁铁和开关组件返回到“无流量”位置。
        叶片驱动机械式流量开关与本网站展示的靶式流量开关说法不一,但用途一致。感兴趣的请在公司产品页面搜索查看更多产品说明。
