压缩机上的压力开关是如何工作的?

来源: 2018年09月12日 10:09:17      点击:
       想要了解压缩机上的压力开关是如何工作的,我们需要先了解压力开关是什么?(低压压力开关内部的在工作时,也可以部分参考一下原理)
       压力开关是压力驱动的电气开关。这意味着,有一个电气开关,通过气压强制打开或关闭。
       入口处的空气压力作用在柔性膜上。压力转化为力量。多大的力取决于两件事:膜的面积(平方毫米)和压缩空气的压力(条)。由于面积恒定,产生的力与气压成正比。
       隔膜的另一侧连接到弹簧和作用在电气开关上的杠杆。只要弹簧的向下力大于压缩空气的向上力,膜(和杠杆)就会保持向下。
       但是当压力升高时,压缩空气的向上力高于弹簧的向下力。此时膜(和杠杆)将向上移动。当膜向上移动时,杠杆也是如此。杠杆又打开电触点,压缩机停止。
       现在这不是一个直接连接,但内部有一个巧妙的机制,使得开关在一定压力下立即翻转,而不是慢慢地(“快速动作”)。该机构还连接到设定压差的第二固定螺钉。对于压力开关的内部工作原理,这仅仅意味着开关在比开关闭合的压力(内置滞后)更低的压力下再次关闭。
压力开关
低压压力开关

        我会尝试用我桌上的压力开关来解释它。我将用螺丝刀模拟气压(而不是压缩空气向上推,这是我用螺丝刀向上推:)。
        当您仍想使用压力开关时,不建议这样做,因为它会损坏膜。我买这个压力开关仅仅是为了说明,并没有打算在空气压缩机上使用它,所以这里......

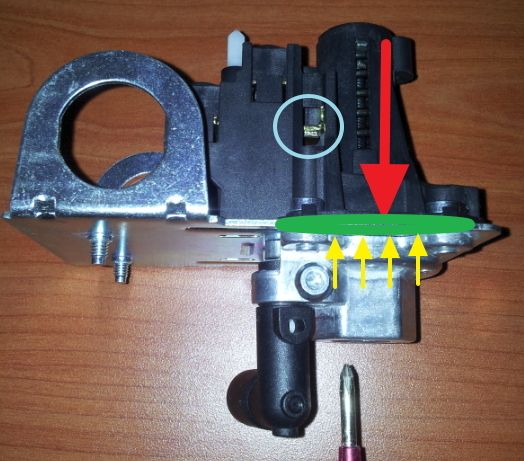

        压力开关内部工作在低压:大弹簧迫使膜(绿色圆圈)向下(红色箭头),而气压试图向上推动(黄色箭头)。
        弹簧部分以及膜保持下降。电触点闭合(蓝色圆圈)
高压压力开关
高压压力开关

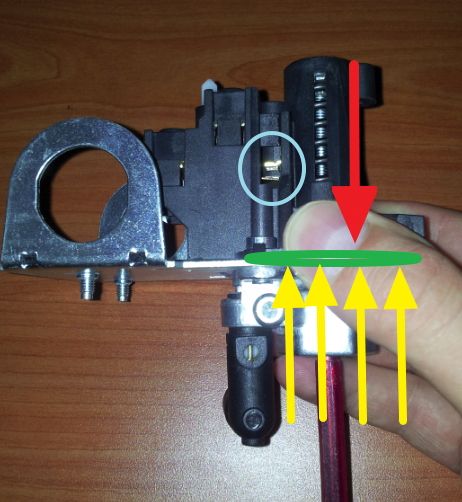

       高压下的压力开关内部工作:大弹簧迫使膜(绿色圆圈)向下(红色箭头),而气压试图向上推动(黄色箭头)。
       现在压力足够高,膜向上移动。电触点打开(蓝色圆圈)
       并且压缩机停止。
       为了能够改变压力设定,可以调节大弹簧的向下力(上图中的红色箭头)。
       通过使用长螺钉压缩弹簧来完成调节。顺时针旋转螺丝时,弹簧压缩得更多。它现在将在膜上产生更大的向下力,因此我们需要更高的气压来克服这种力。换句话说:我们提高了压力设定。
        逆时针旋转螺丝时,弹簧压缩较少。现在压缩空气更容易推向弹簧。换句话说:降低压力设置。

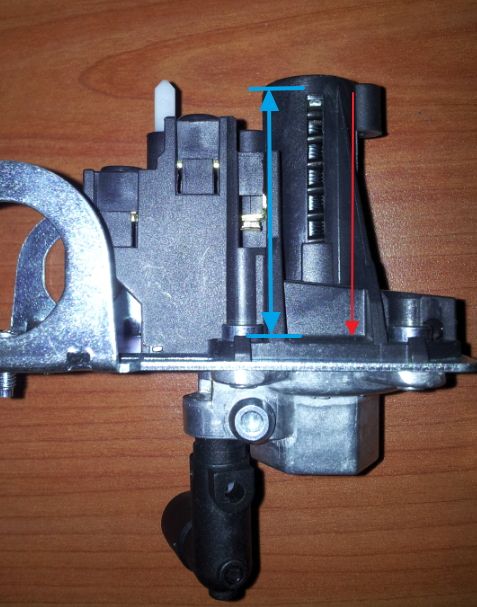

主弹簧几乎没有
        压缩。压力开关设定在非常低的压力下。

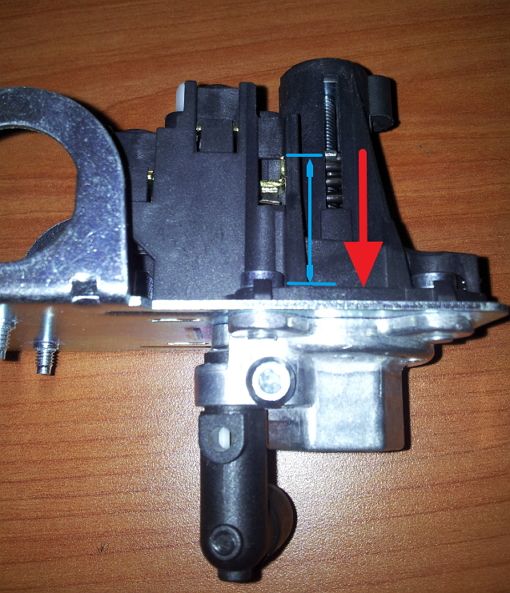

      弹簧现在高度压缩。压力开关设定在高压。
      关/开/自动开关
      一些压力开关具有用于开/关控制的开关或按钮。在某些开关上它显示“ON / OFF”,但“AUTO / OFF”字样会更正确。
      在AUTO('ON')位置,压力开关按预期工作。它根据压力自动打开和关闭。在OFF位置,压力设置被否决,电触点始终打开。压缩机停止了。
     (ON位置没有多大意义,因为这会使压缩机无限运行,这当然会导致压力过高)。
       它是如何工作的?开/关按钮或开关连接到塑料销。当压力开关设置为“OFF”时,销钉向下推动塑料块。塑料块又打开电触点。压缩机将停止并保持停止状态。

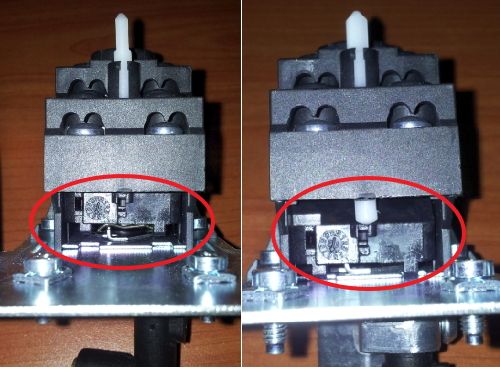

        自动/关闭开关动作。白色针脚向下推动黑色塑料块(红色圆圈)。
        黑色塑料块迫使电触点打开,压缩机停止。
        如果您想了解有关设置正确压力的更多信息,请查看我们的空气压缩机压力开关设置页面。
        我还对不同型号和类型的压力开关进行了基本概述。
        当你想购买压力开关时,请查看我的购买。
